Veelgestelde vragen

Er is in de afgelopen 25 jaar flink wat veranderd op het gebied van elektrische installatie en het kan dus zijn dat uw installatie aan vervanging toe is. Uw stoppenkast of groepenkast vervangen is nodig als één van de volgende situaties zich voordoen;

• Uw stoppenkast of groepenkast is ouder dan 25/30 jaar;

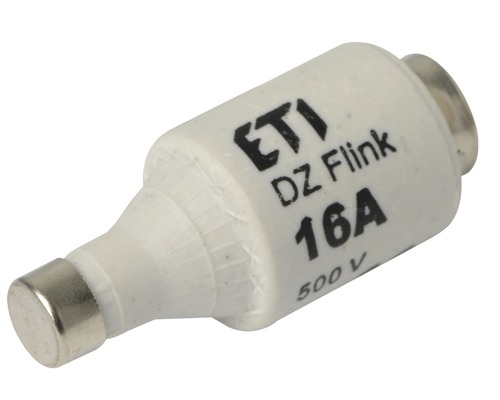

• u heeft nog oude draaistoppen ook wel smeltzekeringen genoemd;
• niet alle groepen zijn gezekerd middels een aardlekschakelaar;
• u gaat over naar een 3-fase aansluiting ivm fornuis, krachtgroep of auto laadpaal;
• er is geen plaats meer voor uitbreiding van nieuwe groepen (krachtgroepen).

Het verschil in beveiligingsdetectie tussen een oude stoppenkast met smeltzekeringen en nieuwe groepenkasten;

Detectie	Smeltzekeringen (oud)	Moderne (aardlek) Installatieautomaten
Kortsluiting	√	√
Overbelasting (van een groep)	x1	√
Aardlek detectie	√/x1	√
Overspanningebeveiliging (bliksem)	x	optioneel
Vlamboog detectie	x	optioneel

U heeft nu een 1-fase aansluiting en wil deze naar 3-fase omzetten. Altijd eerst uw groepenkast vernieuwen en daarna een afspraak maken met uw netwerkbeheerder via mijnaansluiting.nl.

Al onze groepenkasten worden voor 3-fase voorbereid ongeacht welke aansluiting u nu heeft.

In Nederland zijn de consumenten aansluitingen;

• 1-fase 25, 35 of 40 ampere
• 3-fase 3×25 ampere

Er worden nog al eens wat begrippen door elkaar gebruikt m.b.t. meterkast, stopppenkast of groepenkast. Een meterkast is het totale omhulsel van uw voorzieningen, dus vaak zit in de meterkast naast de (slimme)elektriciteitmeter ook de gasaansluiting en het de watermeter. Men spreekt over stoppenkast bij ouderwetse smeltzekeringen, een moderne stoppenkast noemt men groepenkasten.

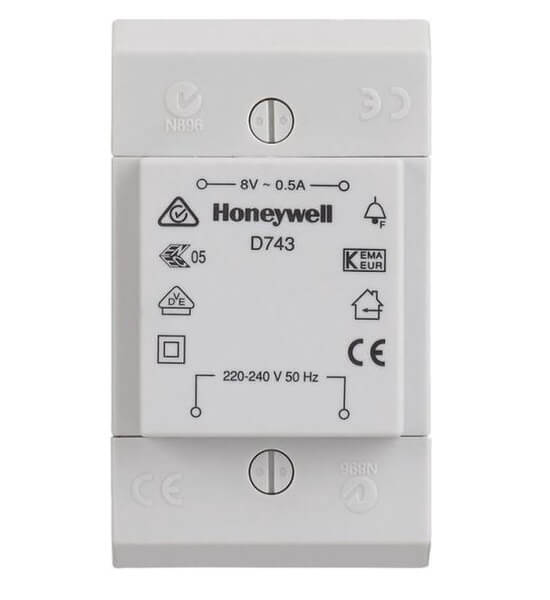

Soms is een deur bel transformator in uw groepenkast opgenomen. Wij zijn er geen voorstander om een dergelijke zwakstroom aansluiting in de groepenkast te monteren en zullen deze altijd buiten de groepenkast brengen. Een losse deurbel transformator is als optie mee te bestellen.

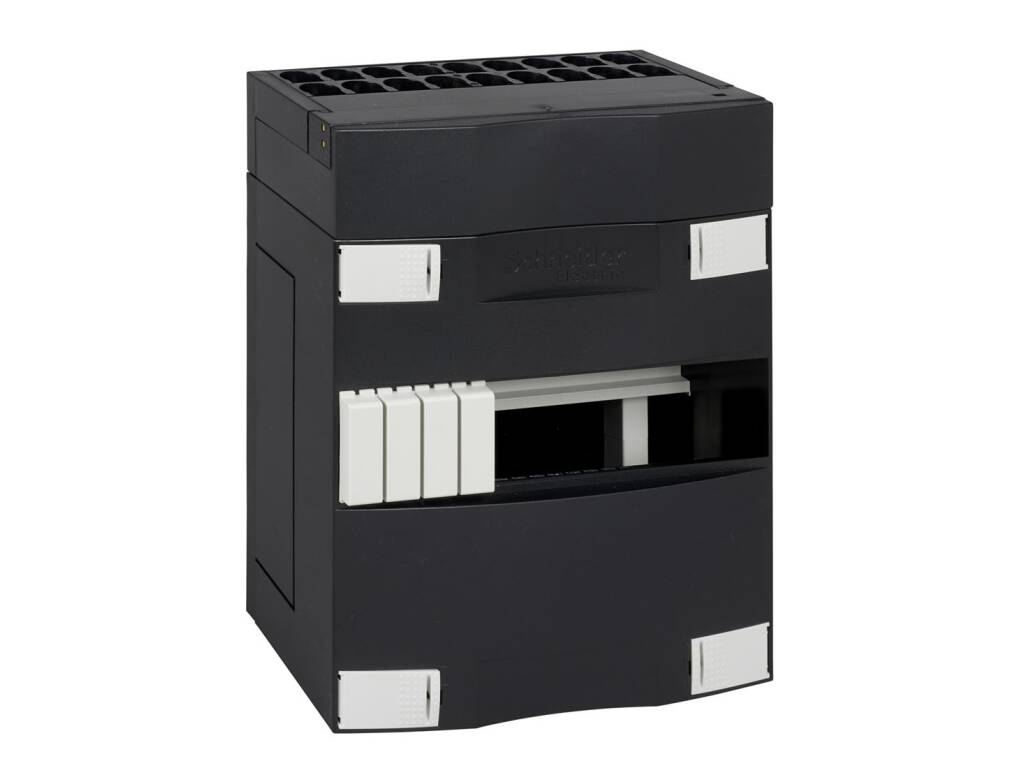

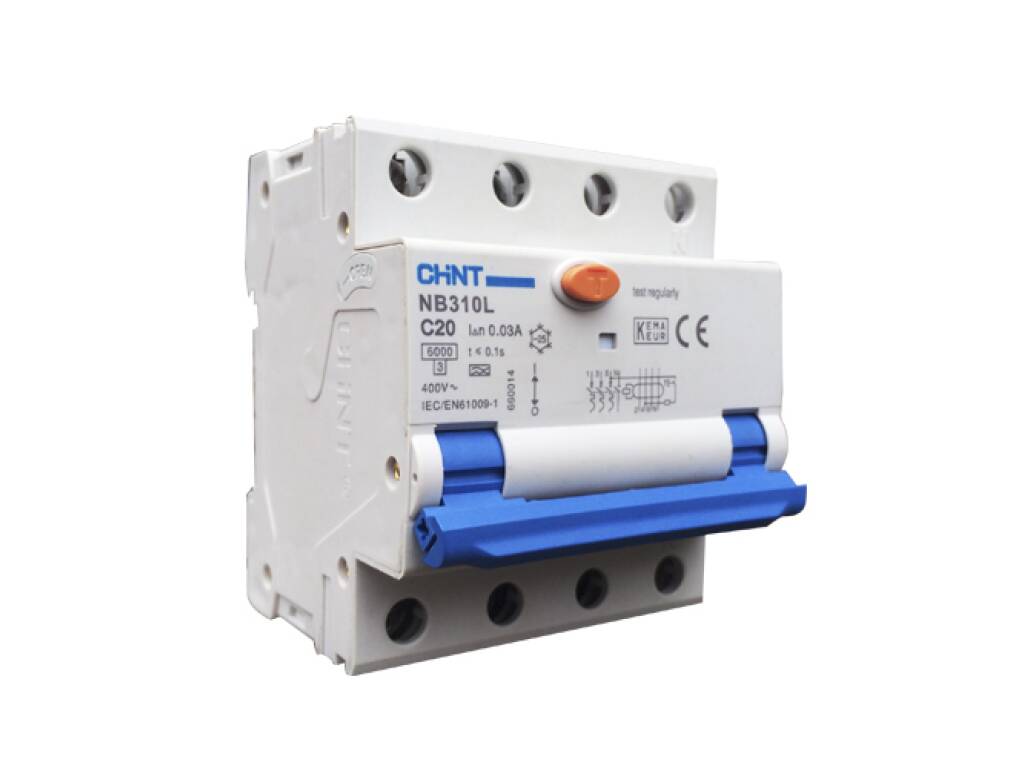

Alle groepenkasten worden in principe geleverd in het standaard formaat 22x38cm. Echter bij grotere configuraties kan het zijn dat het niet meer past in deze standaard kast. Er zijn dan vaak twee mogelijkheden 1. Duurdere aardlekautomaten gebruiken dat scheelt ruimte of 2. een dubbelekast gebruiken (44×38), maar dat moet dan wel in de meterkast passen. Heeft u desondanks een andere formaat kast nodig (bv 22×27 zie afbeelding) of meerdere groepen- of uitbreidingskasten neem contact met ons op voor maatwerk!

Indien er sprake is van een elektrisch kookplaat of fornuis zijn er de volgende mogelijkheden

1. Inductie / keramische kookplaat tot maximaal 4 kookpitten (maximaal 7,2Kw, 2x230v).
2. Inductie / Keramische kookplaat met meer dan 4 kookpitten (maximaal 11Kw, krachtgroep).
3. Fornuis met elektrische kookplaat en oven geïntegreerd (maximaal 11Kw, krachtgroep).

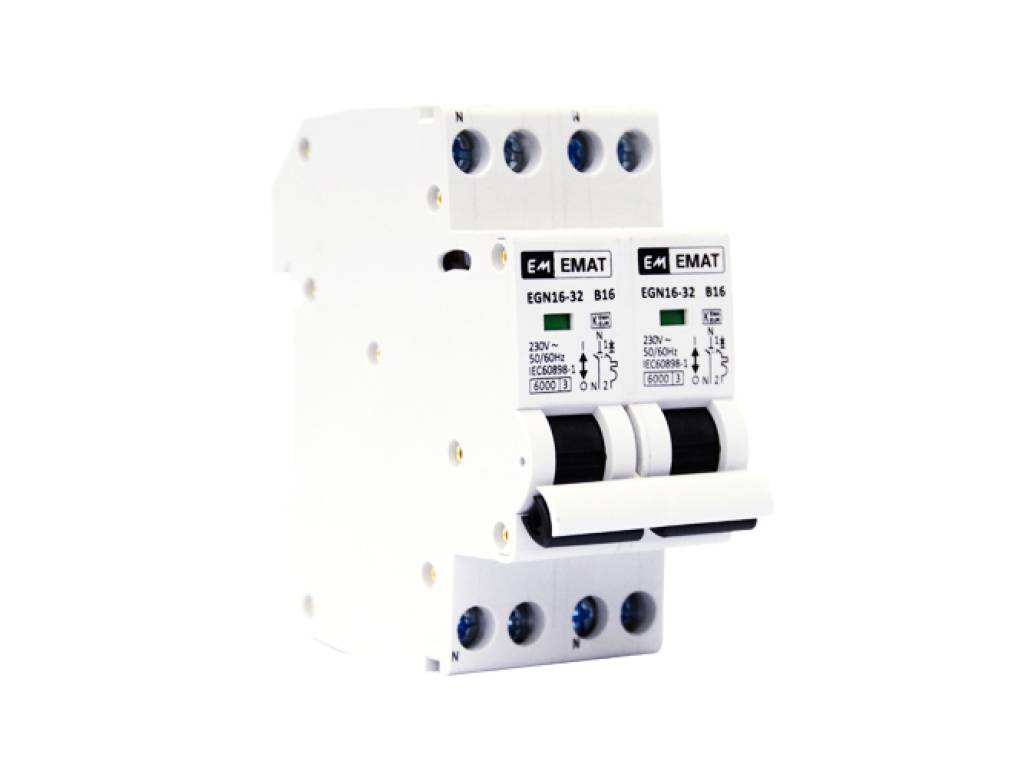

Bij optie 1 is een enkele fase kookgroep bestaande uit 2x230v groep(en) voldoende. Bij de andere opties is altijd een drie fase kookgroep (krachtgroep) nodig en een 3-fase aansluiting.

De aansluiting voor een elektrische kookplaat of fornuis gaat altijd via een zogeheten Perilex stekker. Is er nu nog geen aansluiting in de keuken, dan zal deze moeten worden aangelegd. Er moet dan dus vanaf de meterkast naar de plaats waar het fornuis/kookplaat komt een elektriciteit bekabeling worden aangebracht. Dat kan door standaard bedrading (bruin/blauw/aarde) of via een grijze kabel YMVK geheten. De bekabeling moet bestaan uit 5 aders, volgens de volgende specificatie;

Grijze kabel YMVK 5 aders van 2,5mm2 in doorsnede, die bestaat uit de kleuren;

• Blauw – N van Nuldraad
• Bruin – L1
• Groen/geel – Aardedraad
• Zwart – L2
• Grijs – L3 (of N2 bij 2x230v aansluiting)

Kleuren kunnen soms afwijken, afhankelijk van het type kabel. Belangrijk is dat de aansluiting in de groepenkast overeenkomt met die van de perilex wandcontactdoos, er zijn namelijk nogal al wat mogelijkheden. Wij kunnen deze Perilex aansluiting verzorgen, maar dan moet de bekabeling al wel op zijn plaats liggen.

De meeste woningen hebben voldoende aan 8 groepen voor licht en apparatuur, los van een elektrische kookplaat. Alle apparaten met een aansluitwaarde van meer dan 2200 watt of 10 ampère moeten een eigen groep hebben. Een voorbeeld van een groepsindeling van een gemiddeld huis;

1. Benedenverdieping
2. Bovenverdieping
3. Wasmachine
4. Keuken
5. Oven
6. Vaatwasser
7. Cooker of Boiler
8. Schuur/Garage/Buitengroep

Natuurlijk kan het zijn dat uw situatie anders is. Voor bestaande huizen waarop in de loop der jaren verschillende aanpassingen zijn gedaan kan het aantal groepen al meer zijn. Bij twijfel neem contact met ons op voor advies! Speciale apparatuur die ook een eigen groep vereist

1. Airco
2. Jacuzzi
3. Warmtepomp (1 of 3-fase)
4. Elektrische auto oplader (1 of 3-fase)
5. Zwembad (1 of 3-fase)

Al onze monteurs zijn erkende elektriciens. Onze monteurs komen om in de ochtend 8:00 of in de middag 13:00 -/+ 30 minuten. De installatie duurt ca 3-5 uur afhankelijk van de situatie. Zorg dat er geen apparatuur aan staat in huis (wasmachine e.d.). Voor zover mogelijk wordt de groeps-indeling geoptimaliseerd. Tevens wordt de installatie ter plekke getest op aarding en aardlek.

Al onze groepenkasten zijn CE gewaarmerkt en hebben Kemakeur en worden volgens de laatste richtlijnen geïnstalleerd conform NEN1010 en NEN3140 of/en volgens de richtlijnen uit het bouwbesluit.

• Moderne A-merk groepenkast
• Alle groepen achter een aardlekschakeling
• Altijd voorbereid op een 3-fase aansluiting
• Geschikt voor elektriciteit-teruglevering van zonnepanelen
• All-in-tarief, geen verrassingen achteraf!

Heeft u een andere belangrijke apparatuur (Airco / Jacuzzi / Warmtepomp / Elektrische autolader / Zwembad)? Neem contact met ons op voor maatwerk!

Een aansluiting voor een laadstation / laadpaal in uw groepenkast is afhankelijk of u een hybride auto (PHEV) heeft of een full electric. Bij een hybride kunt u volstaan met een extra enkelvoudige groep, de laadtijd bedraagt dan 4-6 uren. Bij een full-electric moet u een krachtstroom (11kW) aansluiting hebben, omdat anders de laadtijd kan oplopen tot 20 uur. De laadtijden zijn sterk afhankelijk van de batterij capaciteit van de auto. Informeer hierover bij uw auto-dealer.

Een typische meterkast zit er als volgt uit;

Van onderen af naar boven, de elektriciteit komt binnen in de aansluitkast. Dat kan zijn een 1-fase of een 3-fase aansluiting. Dan volgt de elektriciteitsmeter dat kan zijn een oude conventionele meter met draaischijf of een slimmemeter met display. De slimmemeter is ook vaak verbonden met een module op de gasmeter. Daarna komt de stoppenkast of groepenkast. Naar de stoppenkast lopen allerlei buizen elk een aparte groep.

U heeft nog oude bedrading in uw woning met linnen mantel. Hierop mogen wij geen nieuwe groepenkast installeren en deze bedrading zal eerst moeten worden vervangen.

Bent u aan het verbouwen en moet uw stoppenkast worden vervangen door een moderne groepenkast met meer groepen dan u nu heeft. Laat uw aannemer dan alle bekabeling aanleggen conform de nieuwe groepsindeling en afmonteren in de meterkast.

De standaard zonnepaneel aansluiting die wij leveren is geschikt voor maximaal 16 zonnepanelen (ca 4,8Kw). Heeft u een andere configuratie? Neem contact met ons op voor advies!
